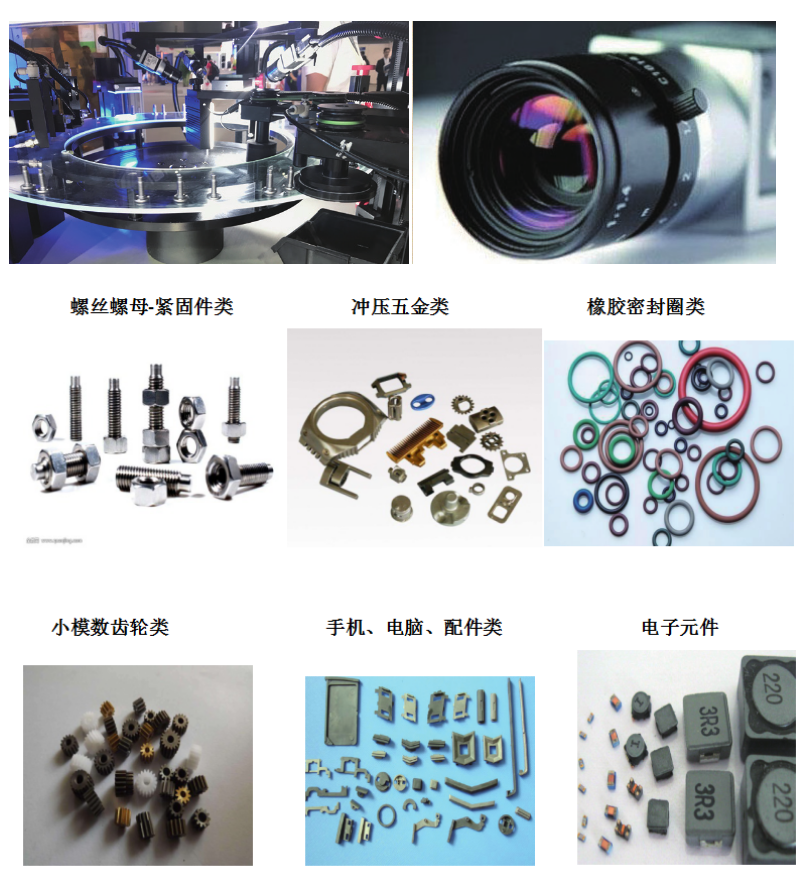

内部细节展示：全进口相机 德国Basler

　　一、系统名称和型号：

　　名称：玻璃盘式筛选机

　　二、系统组成概述: 该系统主要有以下6部分组成(附设备外形图)：

　　1、 自动送料系统：将钛螺母倒入振动盘，振动盘产生振动波，让钛螺母有序地排列到入料平送器上实现排料入料功能。

　　2、 中心运动系统：由电机、主轴、玻璃盘及相关配件组成，实现中心系统平稳地转动;

　　3、 视觉检测系统：由4套相机及相应光源组成：1#底部相机检测产品底部投影面尺寸及毛刺;2#侧面相机检测产品侧面投影面尺寸及毛刺，3#底部表面相机检测产品底面倒角尺寸和表面的大裂纹，4#顶部表面相机检测产品顶面倒角尺寸和表面的大裂纹。

　　4、 软件分析控制系统：相机取像后，通过主机软件分析，判定钛螺母的属性：合格品、不合格品、待检品三种;

　　5、 出料分检系统：软件判定钛螺母的属性后，通过PLC电器控制系统，出料分检系统按照软件指示的属性，对钛螺母进行良品，不良品，待检品进行分类出料。

　　6、 PLC电气控制系统：通过PLC搭配电气控制元件，完成整套设备的控制动作。

　　三、系统检测的对象要求：

　　本检测系统设备适用钛螺母的种类与规格： 圆钛螺母∮2.40*0.92(M1.20)

　　四、检测内容说明：

　　五、设备性能与主要配置说明：

　　1、检测速度：700~800pcs/min);

　　2、重复检测精度: 见上述第四条列明;

　　3、主要配件说明：1)、相机：德国品牌BASLER; 2)、感应器：日本OMRON;3)、电磁阀：原装美国品牌;4)、PLC：日本三菱高速系列;5)、新机包含：一套振动入料盘面，一套振动底座，一套直线振动送料器和一套送料导轨。

　　4、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统;

　　5、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据;

　　6、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，软件所导出的数据可通过局域网连接打印机进行纸质打印。

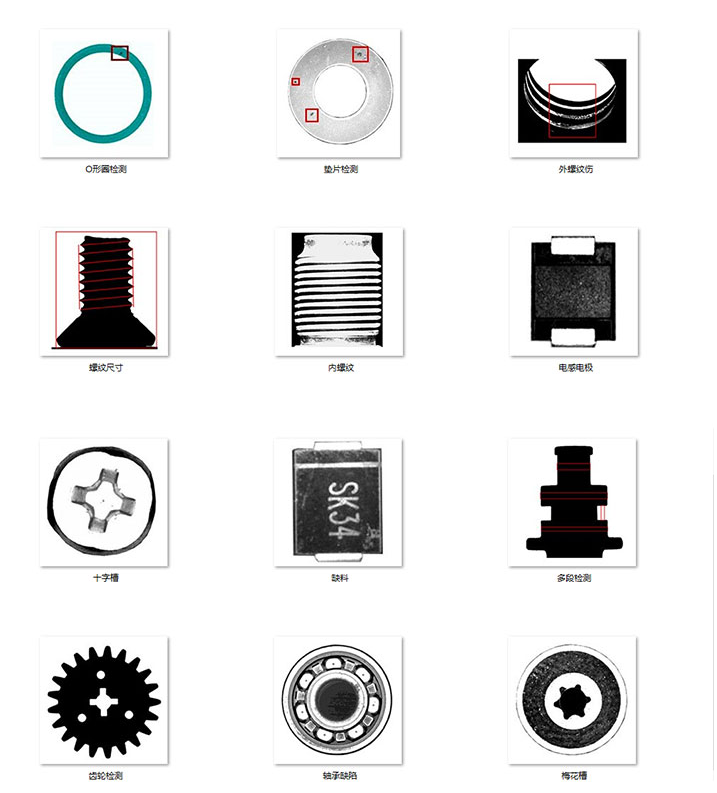

　　【不良品检测图片】

　　注：软件功能可根据用户要求实现完全定制!

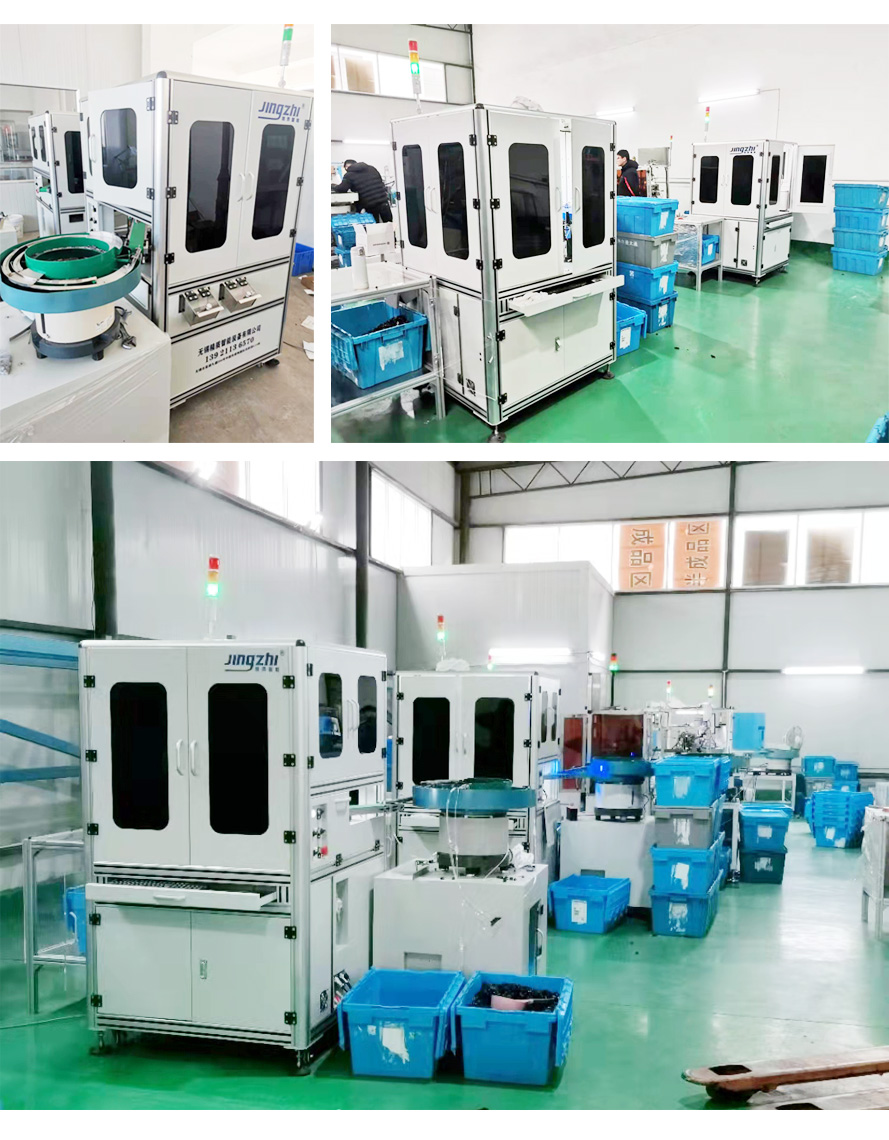

　　【现场应用】
